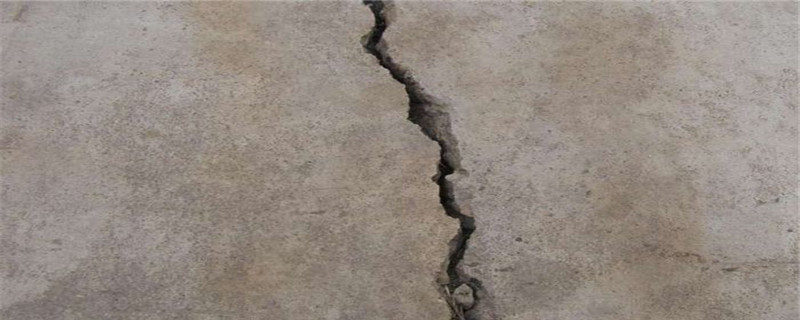

一、混凝土開(kāi)裂的原因是什么?

1、結構設計問(wèn)題。由于地基沉降不均勻引起開(kāi)裂;結構設計缺陷，局部有受力不均出現。

2、混凝土澆筑完畢后養護不及時(shí)，引起表面開(kāi)裂。這個(gè)問(wèn)題很普遍，但一般都是不影響安全。

3、拆模過(guò)早時(shí)會(huì )對未完全凝固的混凝土過(guò)早受力而引起開(kāi)裂。

4、混凝土配合比有問(wèn)題，強度達不到設計強度，引起受力安全問(wèn)題。

5、水泥用量過(guò)多(也是配合比問(wèn)題)，在混凝土開(kāi)始凝固時(shí)，由于水化熱過(guò)大，養護難以控制而引起表面開(kāi)裂。

6、當混凝土樓板過(guò)分抹干壓光會(huì )讓樓板表層出現含水量大的水泥漿層，它會(huì )與空氣發(fā)生化學(xué)反應，從而導致混凝土樓板出現裂痕。

二、非受力因素導致的混凝土現澆樓板開(kāi)裂如何處理?

導致混凝土樓板開(kāi)裂的因素有很多，需根據具體情況進(jìn)行處理，具體如下：

1、樓板裂縫的數量少且非通長(cháng)、貫通

A、樓板裂縫的寬度小于0.05mm

首先將自建房樓板清理干凈，等待樓板干燥后使用環(huán)氧樹(shù)脂液灌封封閉，環(huán)氧樹(shù)脂液的灌入間距應保持在20-30mm左右，若是施工中途出現了局部龜裂的情況，可以在抹壓一遍。

B、樓板裂縫的寬度在0.05-0.2mm之間

清洗縫隙后使用配合比為1:2或是1:1的水泥砂漿進(jìn)行抹縫，抹后要壓平，還要養護好。

C、樓板裂縫的寬度大于0.2mm

當自建房樓板裂痕的寬度大于0.2mm時(shí)，要沿著(zhù)縫隙鑿出八字形的凹槽，然后沖洗干凈，使用配合比1:2的水泥砂漿抹平，也可以使用環(huán)氧膠泥進(jìn)行填縫處理。

2、通長(cháng)、貫通的危險結構樓板裂縫

對通長(cháng)、貫通的危險結構樓板裂縫的處理方法，和受力導致樓板開(kāi)裂的處理方法一致，可參照第一小點(diǎn)的方法進(jìn)行處理。

3、樓板裂縫面積較大

A、當樓板裂縫的面積較大時(shí)，要檢測其結構的安全性，以免影響到居住者的居住安全?？梢栽跇前迳显黾右粚愉摻罹W(wǎng)片，以提高樓板的整體性。

B、還可以在樓板面層使用環(huán)氧樹(shù)脂液灌封封閉，在樓板底部用碳纖維布粘貼成井字型，間距和不得規格一樣大小。

4、材料問(wèn)題導致的樓板開(kāi)裂

(1)現在農村自建房樓板一般是使用的現澆的方式進(jìn)行施工，這就需要使用到水泥，若是樓板中所含的水泥的安定性不合格，也就是說(shuō)水泥硬化體積不均勻的變化導致樓板出現開(kāi)裂的情況，在這種情況下，只能將混凝土打掉重新進(jìn)行澆筑。

(2)不同品種的水泥混用后會(huì )發(fā)生化學(xué)反應，從而導致自建房樓板開(kāi)裂，這種情況也只能打掉混凝土重新澆筑。
